Esettanulmány: Hogyan gyártottunk hosszú hornyolt csempéket Dione Spider Marble-ból

A hosszú márvány bordázott csempék nem egyszerűen keskeny, lekerekített felületű csíkok. Körülbelül 2438 mm hosszú és 51 mm szélesség esetén minden alkatrészt össze kell hangolni, mint anyag-kiválasztási, profil-megmunkálási, megerősítési, megjelenési-vezérlési és szállítási-mérnöki problémát.

Ez az esettanulmány elmagyarázza a 200-as halmaz mögötti gyártási logikátDione Spider Márványhornyolt csempék. A jóváhagyott műhelyrajzon csiszolt márványfelület, névleges 17 mm-es márványréteg, 13 mm-es mesterséges-kő hátlapréteg és lokalizált 304-es rozsdamentes-acél megerősítés látható az átmenetnél. A projekt méretei és a megerősítés részletei az adott megrendeléshez jóváhagyott rajztól függenek.

A vizuális cél ugyanolyan fontos volt. A Dione Spider Marble világos mezőt szürke{1}}barna lineáris mozgás keresztezi. Mivel egy lap sok keskeny csíkra vágása az eredeti mintát törli, a kiválasztott táblákat könyvbe illesztettük, és az elkészült furulyákat gyári száraz elrendezésben rendeztük el. Ez a folyamat segített felülvizsgálni, hogy a természetes vénamozgás leolvasható-e a gyártás után ellenőrzött összetételként, nem pedig nem kapcsolódó csíkokként.

Az alább ismertetett munkafolyamat a Landiview Stone projektdokumentációt és a jelen cikkhez áttekintett gyári gyakorlatot tükrözi. A természetes márvány változékony marad, ezért minden projektnél meg kell állapodni a tényleges födém-jóváhagyásról, az elfogadható megjelenési tartományról, az erősítés kialakításáról, a beépítési módról és a befejezési kritériumokról.

Az első gyártási kérdés nem az, hogy melyik gépet használjuk. A vevő, a tervező, a gyártó és a telepítő következetesen ellenőrizheti, hogy az előzetes tervet lefordították-e gyártási információkká.

A projekt ügyfélreferenciája közölte a tervezett hosszúkás hornyolást, és lekerekített profil koncepciókat tartalmazott. A Landiview Stone ezután kifejlesztett egy kő-specifikus műhelyrajzot, amely meghatározta a hosszt, szélességet, teljes mélységet, az anyagrétegeket, a látható felületet, a metszet geometriáját és az erősítés helyzetét. Ez a lépés a hozzávetőleges vizuális tájékoztatót áttekinthető gyártási alapmá alakította át.

A hasznos jóváhagyási csomagnak azonosítania kell a tűréseket, a szabad felületeket, a végfeltételeket, a csatlakozási szándékot, a támasztási követelményeket, a telepítési felületet, valamint azt, hogy a méretek névlegesek vagy kritikusak-e a helyben. A Natural Stone Institute felhívja a figyelmet az elismert tűréshatárok és az építési dokumentumok hierarchiájának fontosságára a projektkoordinációban [1]. A telepítésnek és a támogatásnak követnie kell a projekt specifikációit, a helyi követelményeket és a szakképzett telepítési tanácsokat.

• Ellenőrizze a pontos profilt és azt, hogy mely felületek maradnak láthatóak a beépítés után.

• Ellenőrizze a kész hosszúságot, szélességet, mélységet és a megengedett mérettűréseket.

• Határozza meg a kővel, a felületkezeléssel, a hátlappal, a megerősítéssel és a ragasztással kapcsolatos feladatokat.

• Koordinálja az aljzat síkságát, a fugaszélességet, a sarokviszonyokat és a beépítési sorrendet.

• Rögzítse a rajzok jóváhagyását a födémvágás és az egyedi{0}}szerszámok gyártása előtt.

A könyvillesztés nem teszi egységessé a természetes követ. Szándékos kapcsolatot teremt az egymást követő födémfelületek között, erősebb alapot adva a gyártó csapatnak a folytonosság tervezéséhez sok keskeny hornyolt darabon.

Ehhez a projekthezDione Spider márványlapokkönyvpárnak választották-. A tükrözött vagy szekvenciális födémek segíthetnek a vénák irányának megszervezésében egy széles falösszetételen, de a jóváhagyásnak mindig a tényleges födémeken kell alapulnia. A világítás, a szkennelés, a gyantakezelés, a felületkezelés és a gyártás befolyásolhatja a színek és az erek megjelenését.



A természetes márvány színmozgást, ereket, ásványi anyagok koncentrációját, gyógyult vonásokat és természetes repedéseket tartalmazhat. Ezeket nem szabad automatikusan szerkezeti repedéseknek vagy gyártási hibáknak minősíteni. A nyitott vagy instabil repedések, élsérülések és feldolgozási hibák külön vizsgálatot igényelnek. Az ASTM C503/C503M lefedi az anyagjellemzőket, a fizikai követelményeket és a mintavételezést a márványméretű kőhöz, beleértve a táblákká vagy csempékké alakított köveket is [2]. A projekt alkalmassága továbbra is a kiválasztott tételtől, alkalmazástól és specifikációtól függ.

Jóváhagyás után a lapokat egy híd- vagy élvágógépen{0}}hosszú egyenes csíkokra vágják. A vágási irány mind a termést, mind a végső vizuális ritmust befolyásolja. A vágási tervnek ezért egyensúlyba kell hoznia a felhasználható födémfelületet, az erek sorrendjét, a természeti adottságokat, a pótlási ráfordítást, valamint a profilozáshoz és simításhoz szükséges anyagmennyiséget.

A profilt egy projekt-specifikus gyémántkoronggal alakították ki, nem pedig egy általános élformával. A kerék geometriájának meg kell felelnie a jóváhagyott keresztmetszetnek- és az automatizált élvonal feldolgozási sorrendjének.

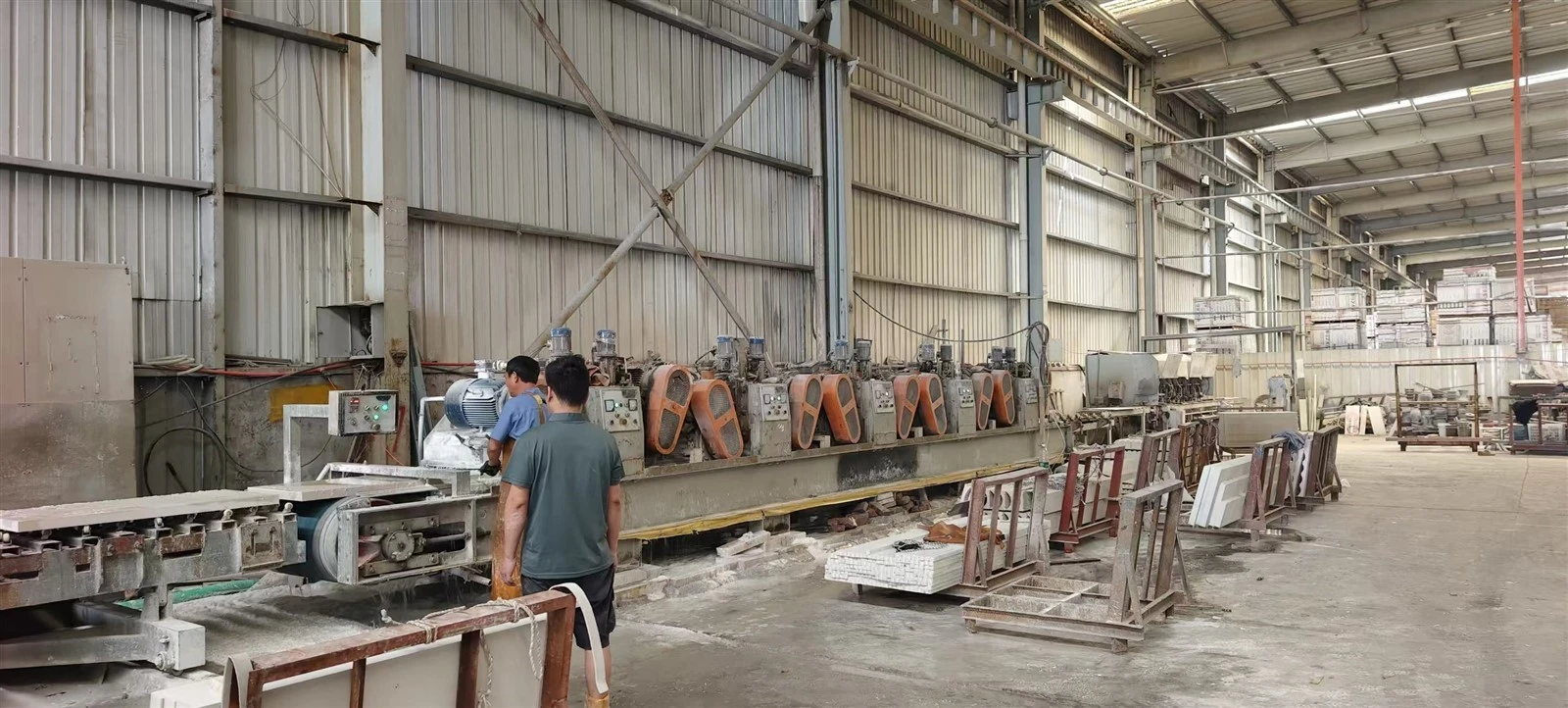

A hosszú csíkok több feldolgozófejen haladtak át, így az anyagot fokozatosan lehetett eltávolítani. A szakaszos megközelítés előnyösebb, mint az agresszív egy{1}}menetes alakítás, mivel az alkatrész hosszú és keskeny, a széle folyamatosan látható, és a helyi vibráció vagy az egyenetlen adagolás befolyásolhatja a profil konzisztenciáját.

1. Ellenőrizze a jóváhagyott szakaszt, és készítse el vagy alakítsa ki a megfelelő gyémánt profilú kereket.

2. Kalibrálja a gépi vezetőket, a támasztógörgőket, az előtolási sebességet és a vízellátást a szalaggeometriához.

3. Futtasson le egy próbadarabot, és mérje meg a szélességet, magasságot, sugarat, egyenességet és a felület állapotát.

4. A gyártószalagokat szekvenciális fejeken dolgozza fel, miközben figyeli a kerékkopást és a szalag stabilitását.

5. Különítsen el minden olyan csíkot, amely elfogadhatatlan élfoszlányokkal, méreteltérésekkel vagy instabil természeti jellemzőkkel rendelkezik.

6. Vigye át az elfogadott darabokat a megerősítéshez és a részletes kézi{1}}kidolgozási műveletekhez.

A gép beállításai anyag- és szerszám-függőek. Az üzemeltetőnek figyelembe kell vennie a kiválasztott márványtételt, a szalag méreteit, a kerék állapotát és a kívánt felületet, nem pedig univerzális előtolási sebességre hagyatkozni.

A hosszú, keskeny márványprofilok kezelési kihívást jelentenek, mivel a hosszuk növeli a hatást, míg a keresztmetszetük{0}} korlátozottan ellenáll a véletlen hajlításnak vagy ütésnek. Ebben az esetben-tanulmányi tervben egy tervezett-kőréteget ragasztottak a hátoldalra, és 304-es rozsdamentes-acél megerősítést helyeztek el a műhelyrajzon azonosított átmenetnél.

A hátlap és a rozsdamentes{0}}acél elem projekt-specifikus kockázat-ellenőrzési intézkedés, nem pedig univerzális megerősítési specifikáció. Méreteiket, elhelyezkedésüket, ragasztórendszerüket és kompatibilitásukat felül kell vizsgálni a jóváhagyott alkatrésztervezési és beépítési feltételekhez képest.

A profilozás és megerősítés után a nedves{0}}simítómunkások a látható márványfelületet a jóváhagyott csiszolt megjelenésre finomítják. A kézre való odafigyelés továbbra is fontos a hosszú élek, végek és átmenetek körül, mert előfordulhat, hogy az automatizált szerszámok nem fejeződnek be egyenletesen. Az ellenőrzés során meg kell különböztetni a természetes vénát vagy zárt repedést az ütési forgácstól, a nyílt töréstől, a szerszámnyomtól, az inkonzisztens élezéstől vagy ragasztóanyag-szennyeződéstől.

Csomagolás előtt a látható felületeknek tisztának és kellően száraznak kell lenniük az ellenőrzéshez. Bármely javítás elfogadási kritériumát meg kell állapodni a vevővel, különösen akkor, ha a javítás megváltoztathatja a lineáris elem megjelenését irányított világítás mellett.

A hosszú hornyolt márványlapok esetében a csomagolásnak korlátoznia kell a mozgást, el kell választania a szomszédos profilokat, meg kell támasztania teljes hosszában és védenie kell a sérülékeny végeket. Egy erős külső láda önmagában nem elegendő, ha a darabok összeütközhetnek vagy elhajolhatnak benne.

A Landiview Stone egyedi csatornákkal ellátott habtálcákat rendelt ehhez a megrendeléshez. Mindegyik csatorna elválasztotta a kész fuvolát a szomszédos daraboktól, és elosztotta a támasztékot a hossz mentén. A láda belsejét ezután rétegelt lemezzel és védőfóliával bélelték ki, hogy jobban szabályozható legyen.

A külső tömör{0}}fa ládák kereszttartókat, keretezést és átlós merevítést használtak. A csomagolás kialakítását össze kell hangolni a teljes tömeggel, a súlyponttal, a targonca hozzáférésével, a konténer betöltési irányával, a kirakodó berendezéssel, a rekesz-nyitási sorrenddel és a rendeltetési hely követelményeivel. Ha a nemzetközi kereskedelemben nyers-fa csomagolóanyagot használnak, a vevőknek és a beszállítóknak ellenőrizniük kell a vonatkozó növény-egészségügyi követelményeket. Az ISPM 15 olyan intézkedéseket ír le, amelyek célja a nyers-fa csomagolással kapcsolatos kártevők kockázatának csökkentése; a feldolgozott fa, például a rétegelt lemez, nem tartozik a szabvány nyers-fa hatálya alá [3].

• • Az egyedi habcsatornák elválasztják a profilokat, és csökkentik a kővel való közvetlen érintkezést.
• • A végtámaszok korlátozzák a hosszirányú mozgást és védik a sérülékeny végeket.
• • Rétegelt lemez bélés, lemez és tiszta elválasztók segítik a kész felületek elszigetelését.
• • A tömör{0}}fa keret és merevítés külső kezelési támogatást nyújt.
• • A csomagolási listáknak, a ládajelzéseknek és a darabtérképeknek meg kell felelniük a telepítés azonosítójának.
•

1. 1. Megkapja az ügyfél előzetes tervezési referenciáját, és tisztázza a tervezett fuvolaprofilt.
2. 2. Készítse elő a kőműhely rajzait felülvizsgálatra és jóváhagyásra.
3. 3. Válassza ki és hagyja jóvá a könyvnek megfelelő -Dione Spider Marble lapokat.
4. 4. Vágja a táblákat hosszú csíkokra, hagyva a profilozást és a befejezést.
5. 5. Készítsen egyedi gyémánt profiltárcsát a jóváhagyott szakaszhoz.
6. 6. A szalagok megmunkálása egy automatizált több{1}}fejű él-feldolgozó soron.
7. 7. Ragasszon megtervezett követ a hátuljára, és helyezze be a lokalizált 304-es rozsdamentes-acél megerősítést a részletezettek szerint.
8. 8. Nedves bevonattal végezze el a látható felületeket, hogy finomítsa a meghatározott csiszolt megjelenést.
9. 9. Szárítsa le az elkészült fuvolákat, és ellenőrizze a méreteket, a felületet és a vizuális folytonosságot.
10. 10. Helyezze a hosszú profilokat egyedi csatornákkal rendelkező, egyedi habtálcákba.
11. 11. Adjon hozzá rétegelt lemez bélést, elválasztókat és védőfóliát a ládába.
12. 12. Zárja le és rögzítse a tömör{1}}fa exportládákat a tervezett kezelési és szállítási útvonalhoz.

A műszakilag teljes körű lekérdezés hasznosabb árajánlatot tesz lehetővé, és csökkenti a késői-stádiumú feltételezéseket.

• • Építészeti rajzok, homlokzatok, beépítési hely és terepméretek;
• • a szükséges kő, a tényleges-födém-jóváhagyási mód, a könyv-egyeztetési szándék és az elfogadható megjelenési tartomány;
• • fuvolaprofil, hosszúság, szélesség, teljes mélység, végfeltételek, befejezés és látható -arcszabályok;
• • alátámasztással, megerősítéssel, ragasztóval, aljzattal és beépítéssel kapcsolatos felelősség;
• • a szükséges tűréshatárok, makett, minta, ellenőrzés, fényképezés és dokumentáció;
• • száraz-elrendezési sorrend, darabszámozás és helyszíni telepítési térkép;
• • rendeltetési hely, szállítási mód, kezelési korlátok, láda{0}}nyitási módja és kirakodó berendezés;
• • vonatkozó projektspecifikációk, helyi szabályozások és professzionális telepítői követelmények.

A Landiview Stone két fő formában szállít természetes követ: táblákat az importőröknek, forgalmazóknak és gyártóknak, valamint projekt-specifikus vágott--vagy kész kőtermékeket vállalkozóknak, fejlesztőknek, tervezőknek, építőknek és más projektvásárlóknak.

A födémvásárlók számára a Landiview Stone támogatja a jelenlegi födémválasztást, a lemez-kép áttekintését, a szín- és ér-tartomány megerősítését, a felületvizsgálatot, a lemezazonosítást és az exportcsomagolást. Egyedi gyártás esetén a projektcsapat koordinálhatja a bolti rajzok áttekintését, a lemezszkennelést, az AutoCAD vágást és a véna-elrendezés szimulációját, a gyártást, a száraz elrendezés ellenőrzését, a darabszámozást, a kész-termékek ellenőrzését, a sebezhető alkatrészek ideiglenes megerősítését és a projekt-specifikus exportvédelmet.

Az összetett összeszerelt kőtermékek esetében a csapat háromdimenziós modellezést és virtuális összeállítás-ellenőrzést alkalmazhat, hogy megvizsgálja az alkatrészek kapcsolatát, az anyagvastagságot, a felületkezelést, a rejtett megerősítést és a lehetséges interferenciákat, mielőtt a gyártás részleteit véglegesítenék.

A Landiview Stone nemzetközi projekt tapasztalatai közé tartozik:

• • Márványbútorok, fürdőszobai mosdókagylók és zuhanyfali panelek a Grand Hyatt Singapore felújítási projekthez
• • Kőellátás a szingapúri Thomson{0}}East Coast Line állomásai számára
• • Belső kőtermékek a Wynn projekthez az Egyesült Arab Emírségekben
• • Márványtermékek a New York-i 255 East 77th Street luxuslakóprojekt közterületeihez
• • Belső és külső márvány- és gránittermékek három csúcskategóriás{0}}egyedi otthonhoz Tuckahoe-n, egy privát üdülőszigeten Massachusettsben (USA)

1. [1] Természetes Kő Intézet. "Kőtűrés és minőség-ellenőrzés." Természetes Kő Egyetem.https://edu.naturalstoneinstitute.org/education/catalog/detail.cfm?id=349. Hozzáférés: 2026. augusztus 26. A közzétett tűréshatárok, a projekt-specifikus tűréshatárok és az építési-dokumentumkoordináció általános megvitatására szolgál.
2. [2] ASTM International. "ASTM C503/C503M-15: Szabványos specifikáció a márvány méretű kőhöz." Utolsó frissítés: 2022. szeptember 9.https://www.astm.org/c0503_c0503m-15.html. Hozzáférés dátuma: 2026. augusztus 26. Nyilvános absztrakt a márvány méretű kő és a fedett anyagjellemzők és fizikai követelmények vonatkozásában.
3. [3] Nemzetközi Növényvédelmi Egyezmény. "ISPM 15: A fa csomagolóanyagok szabályozása a nemzetközi kereskedelemben." Közzétéve: 2021. július 13.https://www.ippc.int/en/publications/640/. Hozzáférés dátuma: 2026. augusztus 26. Az ISPM 15 hatálya és növény-egészségügyi céljaira, valamint a nyers-fa csomagolás és a feldolgozott fa, például rétegelt lemez közötti különbségtételre szolgál.
